Arranjo Geral do Pátio

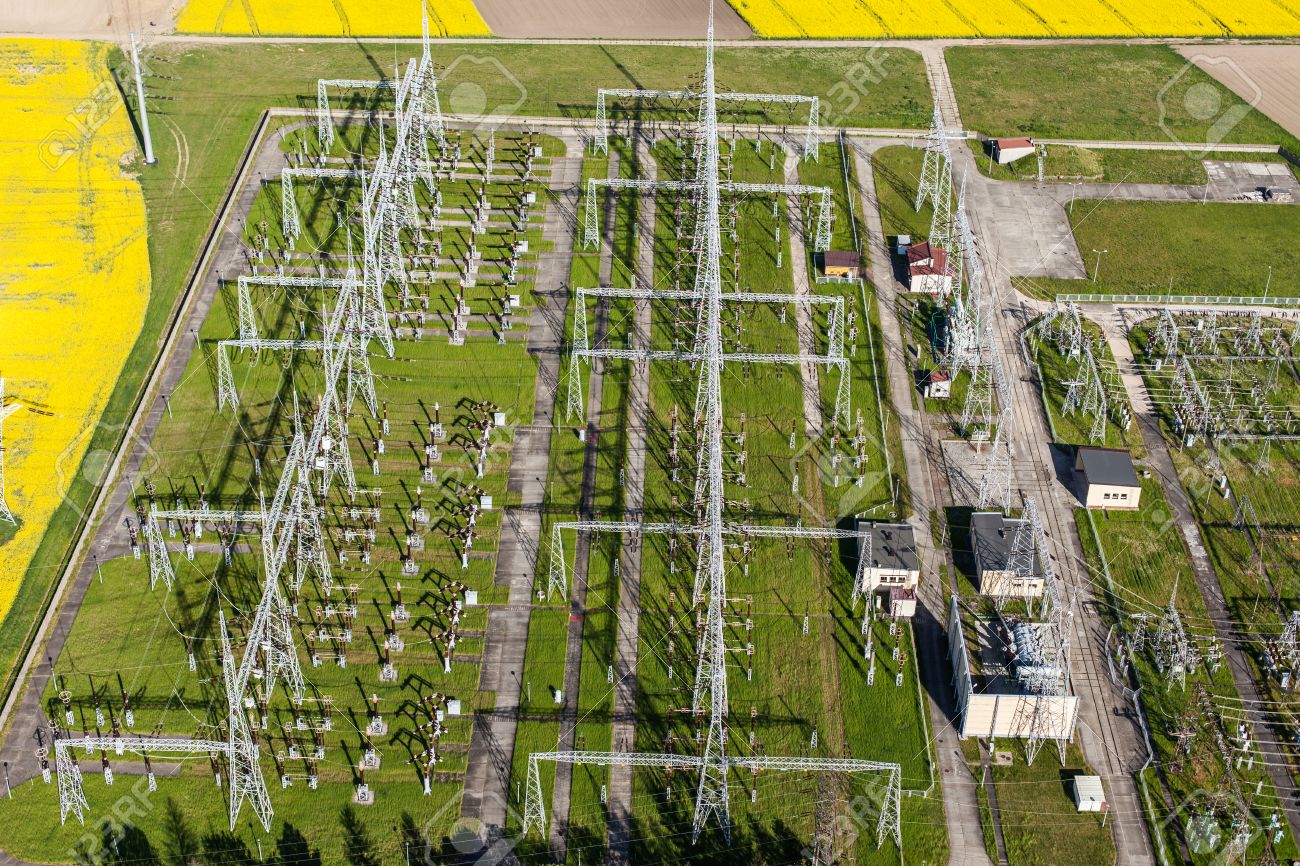

A elaboração do Arranjo Geral do Pátio, também conhecido como Arranjo Físico, de uma subestação é a verdadeira concepção de como será construída esta subestação. Podemos dizer que é a sua concepção arquitetônica. A definição do Arranjo Físico norteará todos os demais itens de projeto tanto eletromecânicos quanto civis. Nele são considerados os barramentos nos diversos níveis de tensão; suas posições relativas; a disposição das diversas células de entrada de linha, de transformadores de força, de reatores, bancos de capacitores e demais componentes da subestação; a posição de cada equipamento do pátio e do edifício de comando, das casas de relés, dos grupos geradores de emergência, dos transformadores de serviços auxiliares, dos cubículos de média tensão etc.

São também consideradas as distâncias elétricas entre fases dos barramentos, as distâncias de segurança, a movimentação dos veículos de manutenção, a entrada e saída de equipamentos de grande porte como transformadores, autotransformadores, reatores e motores síncronos.

As macro-dimensões das estruturas que comportarão os barramentos e os equipamentos, também são estabelecidas nesta fase do projeto.

Também são consideradas, preliminarmente, as possibilidades dos caminhamentos de cabos de controle e força entre equipamentos e painéis de proteção e comando.

Em geral o Arranjo Físico é constituído por plantas, cortes e listas de materiais, chamada de listas de materiais de barramentos, em número adequado a cada subestação.

A ESC tem como norma a discussão com o Cliente e o recebimento da aprovação do Projeto de Arranjo Físico para dar início a elaboração dos demais itens de projeto da subestação a fim de evitar erros e retrabalhos que impactarão o desenvolvimento da obra.
